HHF500/800/1000/1300/1600/1600HL/2200HL вал-шестерня HH F500/800/1000/1300/1600/1600HL/2200HL вал-шестерня HHF500/800/1000/1300/1600/1600HL/2200HL вал-шестерня HHF500/800/1000/1300/1600/1600HL/2200HL вал-шестерня Валът на пиньона е коване от легирана стомана. На оста му има зъбни колела със средн...
Свяжитесь с намиHHF500/800/1000/1300/1600/1600HL/2200HL вал-шестерня
HH F500/800/1000/1300/1600/1600HL/2200HL вал-шестерня
HHF500/800/1000/1300/1600/1600HL/2200HL вал-шестерня
HHF500/800/1000/1300/1600/1600HL/2200HL вал-шестерня

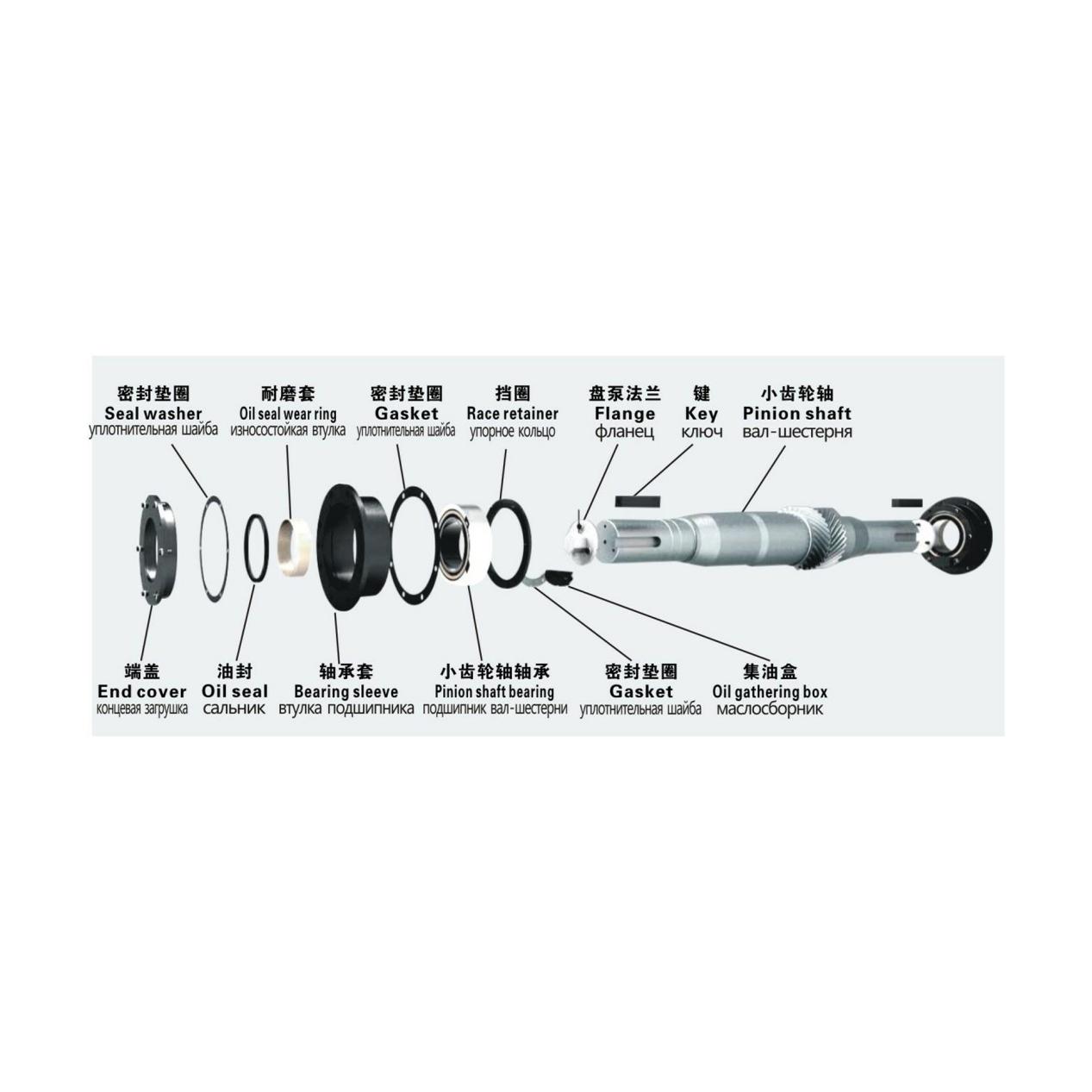

Валът на пиньона е коване от легирана стомана. На оста му има зъбни колела със средна твърда зъбна повърхност. За удобна поддръжка се използват едноредови дълги цилиндрични ролкови лагери без вътрешни пръстенови ребра. Поради удължението на вала, всяка от страните на вала може да бъде монтирана с ремъчни шайби или верижни колела.
уплотнительная прокладка | RS11309.03.009 | корпусвыпускнойсетки фильтраM10×25 | M10*25 |
Коробка для сбора масла | RS11309.03.10.00 | корпусвыпускнойсетки фильтраM24×65 | RS11309A.04.018 |
сальник каркасный | RS11309.03.011 | стопорная проволочная сталь φ1.6 | φ1.6 |
9.125″*10.375″*0.625″ | |||
подшипникNU3044*3M | RS11309.03.012 | цилиндрв сборе | RS11309A.05.01.00 |
4G32844H | 4G32844H | ||
фланец дискового насоса | RS11309.03.013 | франец крышки цилиндра | RS11309.05.002 |
крейцкопф | RS11309A.04.001 | крышка цилиндра | RS11309.05.003 |
проводковая доска | RS11309.04.002 | Вкладная доска в сборе | RS11309A.05.04.00 |
Набор прокладок | RS11309.04.003 | Направитель для штока клапана(верхний) | RS11309.05.05.00 |
регулировочная прокладка прокладка | RS11309.04.004 | Заглушка крыши цилиндра | RS11309.05.06.00 |
сальниковой коробки | RS11309.04.005 | Диск фиксирующий | RS11309.05.007 |
уплотнительная прокладка | Уплотнительная кольцо крышки цилиндра | RS11309.05.008 | |
крышка набивки | Выпускная труба | RS11309.05.009 | |
сальник | RS11309.04.006 | Пружина клапана | RS11306.05.013 |
О-образное уплотнительное кольцо φ190×3.55 | 190*3.55 | О-образное уплотнительное кольцо φ95×5.3 | o-образное кольцоφ95*5.3 |
Затвор губ 5″*6.25″*0.625″ | RS11309.04.007 | клапан в сборе API 7# | API #7 |
котровочная пружина | RS11309.04.008 | Уплотнительная кольцо крышки клапана | RS11309.05.011 |
брызговик | RS11309.04.009 | крышка клапана | RS11309A.05.012 |
Полушток к буровому | RS11309.04.010 | Уплотнительное кольцо втулки цилиндра | RS11309.05.013 |
крейшкопфный болт | RS11309A.04.011 | Износостойкий диск | RS11309A.05.014 |
Гидравлический конец в сборе | RS11306A.05.00 | уплотняющая прокладка | |
выхлопной фильтровальная сеть в сборе | уплотняющая прокладка | ||
выхлопной фильтровальная сеть в сборе | уплотняющая прокладка | ||
крейцкопф в сборе | резервуар для жидкости в сборе | ||
крейцкопф в сборе | RS11308A.04.00 | резервуар для жидкости в сборе | RS11306A.05.01.00 |
крейцкопф в сборе | RS11306A.04.00 | фланец крышки | |
вал-шестерня в сборе | фланец крышки | RS11306.05.002 | |
вал-шестерня в сборе | RS11308A.03.00 | крышка блока | |
вал-шестерня в сборе | RS11306A.03.00 | крышка блока | RS11306.05.003 |
коленчатый вал в сборе | уплотнительное кольцо втулка цилиндра | ||
коленчатый вал в сборе | RS11308A.02.00 | уплотнительное кольцо втулка цилиндра | RS11306.05.004 |
коленчатый вал в сборе | RS11306A.02.00 | крышка блока | |
смазка силового канеца в сборе | крышка блока | RS11306.05.005 | |
смазка силового канеца в сборе | RS11308A.06.00 | o-образное кольцо75×5.3 | |
смазка силового канеца в сборе | RS11306A.06.00 | o-образное кольцо97.5×3.55 | |
брызгальный насосв сборе | Выходной трубопровод | ||
брызгальный насосв сборе | RS11308A.08.00 | Выходной трубопровод | RS11308.05.001 |
брызгальный насосв сборе | RS11306A.08.00 | Выходной трубопровод | RS11306.05.007 |
бортовой инструмент | уплотнение крышки клапана | ||
бортовой инструмент | уплотнение крышки клапана | RS11306.05.008 | |
бортовой инструмент | крышка клапана | ||
уплотнительная прокладка | крышка клапана | RS11306A.05.009 | |
резиновый валик25×10×4000 | направляющая штока клапана нижняя | ||
резиновый валик25*10*4880 | RS11306.023 | направляющая штока клапана нижняя | RS11306.05.010 |
колпачек вентиляции | RS11306A.11.00 | направляющая пружина | RS11306.05.11.00 |
указатель уровня масла в сборе | RS11306.15.00 | отбойный листа | |
уплотняющая прокладка | отбойный листа | RS11306.05.012 | |
уплотняющая прокладка | RS11308.012 | пружина клапана | RS11306.05.013 |
брызговик | RS11308.04.004 | пластина жесткого крепленияболт | RS11308A.04.017 |
брызговик | RS11306.04.008 | пластина жесткого крепленияболт | BG.04.003 |
Полушток к буровому | RS11308.04.005 | вал-шестерня | |
Полушток к буровому | RS11306.04.007 | вал-шестерня | RS11308A.03.002 |
крейшкопфный болт | RS11308A.04.014 | вал-шестерня(широкий па) | RS11306A.03.007 |
крейшкопфный болт | RS11306A.04.011 | износоустойчивая втулка | |
корпусвыпускнойсетки фильтра | M20*50 | износоустойчивая втулка | RS11308.03.003 |
корпусвыпускнойсетки фильтра | M24*65 | износоустойчивая втулка | RS11306.03.002 |
ниженяя проводковая доска | RS11308.04.009 | крышка | |
ниженяя проводковая доска | RS11306.04.002 | крышка | RS11308A.03.004 |
пластина жесткого крепления | RS11308A.04.010 | крышка | RS11306A.03.010 |
пластина жесткого крепления | RS11306A.04.009 | уплотнительная прокладка | |
o-образное кольцо (128×7 GB3452.1) | 128*7 | уплотнительная прокладка | RS11308.03.006 |
o-образное кольцо (140×7 GB3452.1) | 140*7 | уплотнительная прокладка | RS11306.03.005 |
котровочная пружина | RS11308.04.006 | уплотнительная прокладка | |
котровочная пружина | RS11306.04.016 | уплотнительная прокладка | RS11308.03.005 |
o-образное кольцо(103×5.3 GB3452.1) | 103*5.3 | уплотнительная прокладка | RS11306.03.011 |
o-образное кольцо115×5.3 GB3452.1) | 115*5.3 | рубашка подшипника | |
компонент Накладки колодки | RS11306.04.012 | рубашка подшипника | RS11308A.03.007 |
герметизирующая прокладка | RS11308.04.011 | рубашка подшипника | RS11306A.03.004 |
герметизирующая прокладка | RS11306.04.005 | фаланец дискового насоса | RS11308.03.012 |
перегородка крейцкопфного палеца сетки | RS11308A.04.013 | фаланец дискового насоса | RS11306.03.012 |
перегородка крейцкопфного палеца сетки | RS11306A.04.010 | Затвор губ 5.87*7.125*0.625 | |
подшипниккрейцкопфа(4G254735Q) | (4G254735Q) | Затвор губ 7.625*9.125*0.625 | RS11308.03.011 |
подшипниккрейцкопфа(5G254936Q) | (5G254936Q) | Затвор губ 8.5*10.5*0.625 | RS11306.03.003 |
штуцер3/8”*2” | RS11306.04.004 | подшипник 4G32828H | подшипник 4G32828H |
штуцер3/8”*2 | |||
Затвор губ 4″*5″*0.5″ | RS11308.04.008 | подшипник 4G32836H | подшипник 4G32836H |
Затвор губ 4.5″*5.5″*0.5″ | RS11306.04.014 | подшипник 4G32840H | подшипник 4G32840H |
регулировочная прокладка прокладка | RS11308.04.012 | Коробка для сбора масла | |
регулировочная прокладка прокладка | RS11306.04.013 | Коробка для сбора масла | RS11308.03.10.00 |
франец втулки | RS11309.05.015 | планка заделкивсасывающее отверстие | |
Сальниковая крышка | RS11309.05.016 | планка заделки выпуска | |
поршневой шток | RS11309A.05.017 | Пружинный шайба39 | |
дренчерв сборе | RS11309A.05.18.00 | корпусвыпускнойсетки | фильтраM27×80 |
О-образное уплотнительное кольцо | φ200*7 | квадратная шпонка3/16×3/16×1 | RS11306.06.011 |
Стопорное кольцо втулки цилиндра | RS11309.05.019 | зубчатое колесо масляного насоса в сборе | RS11306A.06.08.00 |
хомут в сборе | RS11309A.05.21.00 | штуцерNPT1/4×M14×1.5 | NPT1/4×M14×1.5 |
крышки | RS11309.05.022 | Набор прокладок | |
Поршень | RS-HS.130B–180L | опора | RS11309.06.001 |
корпусвыпускнойсетки фильтраM22×65 | M22*65 | переливной клапан | YYFJ-L20 |
приёмный трубопровод | 2Sшестерёнчатый маслонасос | 2S | |
Набор прокладок | манометрY-60Z | Y-60Z 0-0.6MPa(NPT1/4) | |
направляющая штока клапана верхняя | RS11306.05.010 | маслофильтр | RS11306.06.06.00 |
двойной болтM39×270 | RS11309A.05.02 | закорачиваниеNPT1″-G1″ | NPT1″-G1″ |
8 M39*3*270 | |||
гайкаM39×3 | NG.05.001 M39*3 | АдаптерNPT1″ | NPT1″ |
стопорная планка | RS11309.05.026 | Адаптер | G1″-M33×2 |
корпусвыпускнойсетки фильтра M10×20 | BG.05.002 M10*20 | Адаптер | ZG2-1/2″ |
уплотнительное кольцо поршени | RS11305.04.36.1.01 | закорачивание | ZG2-1/2″-NPT2-1/2 |
гойка поршени | RS11306A.05.15.00 | туба | Φ22×Φ37 |
О-образное уплотнительное кольцо | φ185*7 | содинение туба | Φ22×Φ37 |
входный воздушный мешок | RS11306.05.28.00 | 90° локотьNPT1″ | NPT1″90° |
Диафрагма компенсатора низкого давления | RS11306.05.28.01 | АдаптерNPT2-1/2″ | NPT2-1/2″ |
крышка | RS11306.05.28.002 | уплотнительная прокладка | |
φ345*7 | NPT1″франец | NPT1″ | |
впускной фланец I | T05.04 | клиновидный ременьA3708 | A3708 |
впускной фланец (II) | T05.05 | тубаΦ38×Φ53 | Φ38×Φ53-L=750 |
корпусвыпускнойсетки фильтраM27×90 | GB/T 5780 M27*90 | 90° локоть | 90°-ZG2-1/2″ |
нержавеющая стальная проволока | φ1.6×1830 | центрофугальный распылительный насос | 32PL |
пробка-болт NPT 1-1/2 | NPT 1-1/2 | шаровой клапан с внутренней резьбойG1″ | |
двойной болт M39×563 | RS11309A.05.029 | О-образное уплотнительное кольцо | φ165×7 |
