2024-01-22

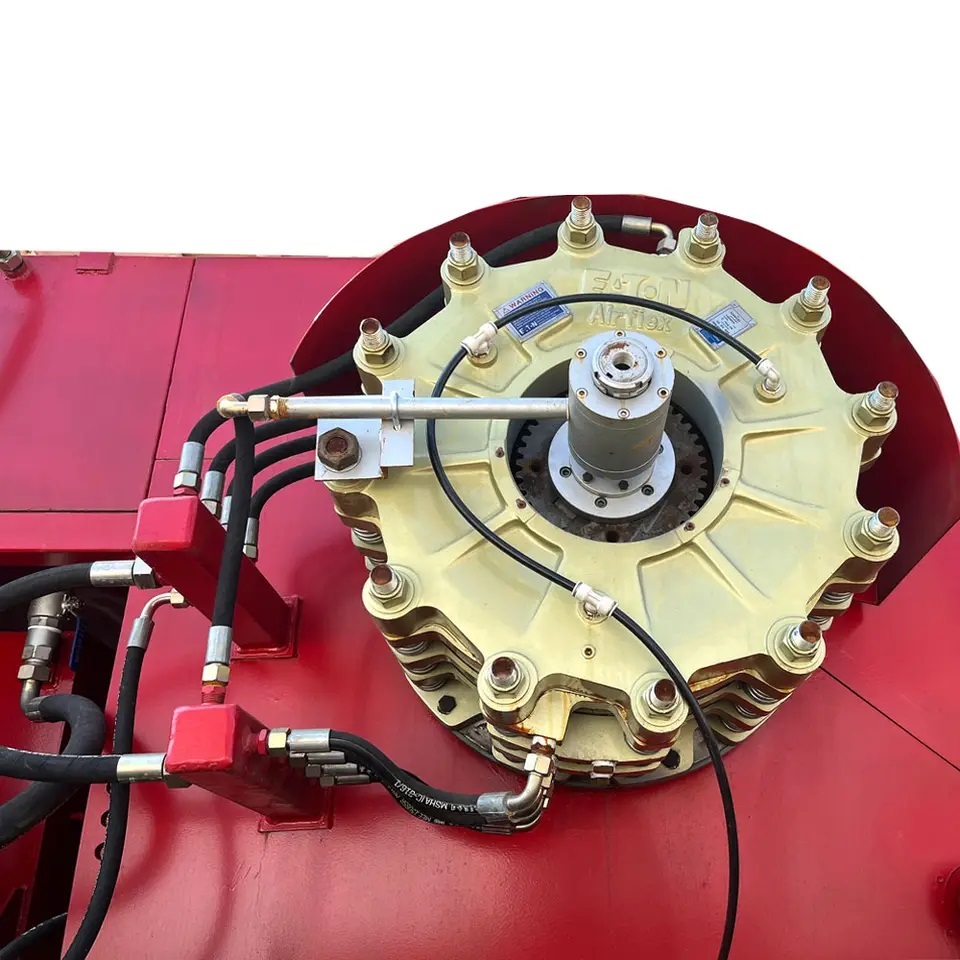

Вспомогательный тормоз Eaton WCB — это пневматический вспомогательный тормоз с толкающим диском и принудительным водяным охлаждением для буровой установки, производимый компанией Eaton в США. В последние годы он широко используется на средних и малых буровых установках. Тормоза Eaton характеризуются хорошими характеристиками торможения на низкой скорости, компактной конструкцией, небольшими размерами и легким весом. При этом пневматический метод управления обладает высокой безопасностью и пригоден для пожаро- и взрывоопасных производственных сред. Однако во время использования на месте из-за неразумной конфигурации и использования возникли такие проблемы, как чрезмерный износ расходных деталей тормозов Eaton, ухудшение герметичности тормозной водяной камеры и ухудшение характеристик тормозов, что доставило много неудобств при использовании на месте и обслуживание.
Тормозной момент вспомогательного тормоза Eaton формируется за счет силы трения, создаваемой узлом нажимного диска, прижимающего динамический фрикционный диск под действием сжатого воздуха. В состоянии торможения большое количество тепла, образующегося при длительном трении фрикционного диска, должно отводиться потоком охлаждающей воды в камере охлаждающей воды. Недостаточное охлаждение серьезно повлияет на эффективность торможения. Поэтому ключом к подбору и использованию тормозов Eaton является то, что тормоза должны быть полностью охлаждены.
Принцип тормоза Eaton: подается сжатый воздух, и поршень толкает узел компрессионного диска, перемещая и сжимая динамический фрикционный диск; крутящий момент передается от болта к монтажному фланцу и сжимается пневматически. Выключите источник сжатого воздуха, и возвратная пружина поможет узлу поршня и прижимной пластины выйти из зацепления и вернуться обратно. Тепло, выделяемое при трении, рассеивается охлаждающей водой, протекающей через специальную полость позади статического фрикционного диска из медного сплава.
Базовая конструкция тормозов Eaton состоит из пружин, уплотнений, поршней, нажимных дисков, цилиндров, болтов, монтажных фланцев, динамических фрикционных пластин, шестерен, зажимных трубок и т. д.
